※各製品のリース料金につきましては、弊社までお問い合わせください。

開口部養生蓋

開口部養生蓋正方形

施工上の必要から設けたスラブ面の開口部など、工事穴からの
墜落・落下事故防止用の養生蓋です。

特 長

  • 耐久性に優れた鋼製の養生蓋で、長期間の現場使用にも耐えられます。
  • 設置後、開口部蓋上での歩行や作業、作業車の通行が可能です。※1
  • ズレ止め付きで、開口部からのズレや脱落事故を防ぎます。
  • 側溝などの長い開口や、大きな開口の場合は、養生蓋の連結により対応可能です。※2
  • 「開口型」タイプでは、2枚連結時に孔(直径80mm)を合わせて養生蓋を設置すると、養生した状態で排水用ホース等を通すことができます

※1 安全荷重を必ずご確認ください。(耐荷重についてはお問い合わせください)
※2 必ず連結金具をご使用ください。

標準規格表

掲載品以外のタイプもオーダー可能です。
外寸法・板厚など、ご希望に応じて製作いたします。

タイプ略称 開口蓋寸法(mm) 重量
(kg/枚)
たて よこ
長方形 5501,100 25.9
正方形 800800 30.1

*長方形は「開口型」を選択できます。(開口型 孔サイズ:80mm)

ご注文について

養生蓋裏部にズレ止めを装着するため、ご注文の際は、開口実寸法と開口の形状(欠き込み・テーパー等)をお知らせください。

開口部養生蓋長方形
養生蓋長方形 550タイプ
開口部養生蓋正方形
養生蓋正方形 800タイプ
開口部養生蓋長方形 開口型
養生蓋長方形 開口型
開口部養生蓋円形
養生蓋円形
養生蓋連結時
養生蓋連結時
養生蓋長方形開口型 パイプ装着時
長方形開口型 パイプ装着時

ご注意

<設置について>
  • 事前に設置場所での動荷重・衝撃荷重等を算出し、安全荷重を必ずご確認の上養生蓋を設置してください。
  • 養生蓋を連結して設置する場合は、連結金具を必ずご使用ください。
  • ズレ止めとして使用するボルトは、ナットを完全に締めてご使用ください。
  • 寸法の違う開口への転用設置は絶対にしないでください。
<ご使用について>
  • 養生蓋を設置・開閉の際は、必ず取手を使用してください。
  • 開口部蓋上で、機材などの仮置き・保管はしないでください。
  • 用途以外の使用は絶対にしないでください。
  • 耐荷重を厳守してください。過剰な荷重は破損や重大な事故につながる恐れがあります。

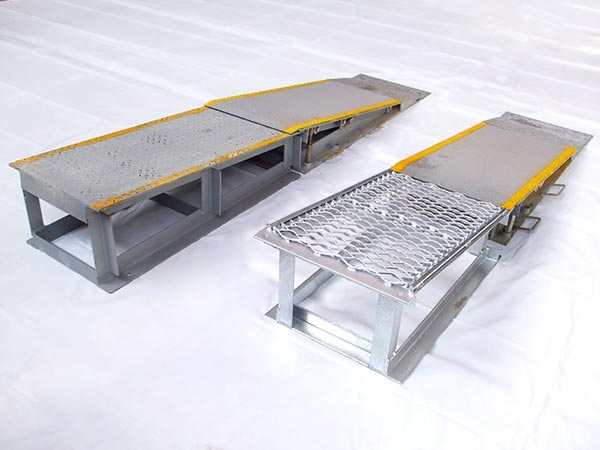

段差乗入れスロープ

段差乗入れスロープ メッシュ、チェッカープレート

作業現場における床・通路の段差解消用のスロープです。
必要な高さ・幅、また様々な組合せで各種段差に対応できます。

特 長

  • 耐久性に優れた鋼製のスロープで、長期間の現場使用にも耐えられます。
  • スロープ表面は滑りにくいチェッカープレートを採用しています。
  • 高さ調整機能付き(無段階調整)です。(調整範囲:100〜310mm)
  • 強度を保ちながら軽量化を実現(本体重量:55kg)。容易に運搬、設置ができます。
  • 1t程度のフォークリフトや作業車も通過できます。※1
  • スロープを複数台を連結設置することで、必要な幅に調整が可能です。

※1 安全荷重を必ずご確認ください。

標準規格表

掲載品以外のサイズもオーダー可能です。
ご希望に応じて製作いたします。

タイプ 平面寸法(mm)高さ調整寸法(mm) 重量
(kg/台)
長さ 最小 最大
乗入れスロープ 1,380450100310 55.0
タイプ 平面寸法(mm)高さ寸法(mm) 重量
(kg/台)
長さ 最低 最高
延長ガード
〈チェッカー〉
1,000450200300 45.0
延長ガード
〈メッシュ〉
800460200310 30.0

ご注文について

段差乗入れスロープは、2台1セットにて承っております。

乗入れスロープ
乗入れスロープ
延長ガード メッシュタイプ
延長ガード メッシュタイプ
延長ガード チェッカータイプ
延長ガード チェッカータイプ
乗入れスロープ使用例
乗入れスロープ使用例
乗入れスロープ 高さ最小
乗入れスロープ 高さ最小
乗入れスロープ 高さ最大
乗入れスロープ 高さ最大

ご注意

<設置について>
  • 事前に設置場所での動荷重・衝撃荷重等を算出し、安全荷重を必ずご確認の上スロープを設置してください。
  • 設置後のズレ防止の為、アンカーボルト(M10)を必ずご使用ください。
  • 重量物につき、運搬・設置の際は複数名にて、十分注意して行ってください。
  • スロープの設置および撤去、高さ合わせ等の際は、前面と側面の隙間に手や足を挟まれないよう十分ご注意ください。
<ご使用について>
  • 用途以外の使用は絶対にしないでください。
  • 耐荷重を厳守してください。過剰な荷重は破損や重大な事故につながる恐れがあります。

重量物運搬台車

作業現場での使用に最適な運搬・保管用台車です。用途に応じた2タイプがございます。

特 長(タイプ共通)

  • 耐久性に優れた鋼製の運搬台車で、長期間の現場使用にも耐えられます。
  • 台車のキャスターは全て、可動範囲360°の自在型でストッパー付きです。
  • キャスター車輪はウレタン製で、スムーズな移動が可能なうえ、スリップ防止にも効果があります。
BOX台車タイプ
BOX台車タイプ

特長(BOX台車)

  • 細かい機材の保管・仮置や廃棄物運搬に最適なBOX型台車です。
  • 台車のサイドがメッシュのため、中身の確認が容易です。
  • 本体前方が開閉可能。ロックを外し吊り下げ中身の処分が容易にできます。
単管差込タイプ
平台車単管差込タイプ全サイズ

特長(パネル用/単管差込)

  • 機材の形状にこだわらず積載が可能な平台車です。
  • 本体重量を抑えた仕様で(Lサイズ:54Kg)、運搬が容易です。
  • パイプを差し込みできるので※1、様々な用途に利用できます。

※1 単管差込タイプのみ

標準規格表

掲載品以外のサイズもオーダー可能です。
ご希望に応じて製作いたします。

タイプ 外形寸法(mm) 重量
(kg/台)
最大
積載荷重
(kg/台)
最大
積載容積
(m3/台)
長さ 高さ
BOX台車
()=内寸法
1,400
(1,200)
680
(600)
900
(600)
95.0650.00.43
タイプ 外形寸法(mm) 重量
(kg/台)
最大積載荷重
(kg/台)
長さ 高さ
パネル用台車 530530210 21.0800.0
単管差込
Mサイズ
1,200630310 46.01000.0
単管差込
Lサイズ
1,200750310 54.01000.0
BOX台車 使用例
BOX台車 使用例
BOX台車 前方オープン時
BOX台車 前方オープン時
パネル用台車
パネル用台車
平台車単管差込タイプ
単管差込 パイプ差込部分
平台車単管差込タイプ
単管差込 パイプ差込時

ご注意

<ご使用について>
  • 人員の移動手段にするなど、用途以外の使用は絶対にしないでください。
  • 耐荷重を厳守してください。過剰な荷重は破損や重大な事故につながる恐れがあります。

吊り治具

吊り治具

先組鉄筋、鉄骨、PC枠、その他長物を対象にした
揚重作業用の吊り治具です。

特 長

  • 吊り治具のボディは耐久性に優れた鋼製のため、長期間の現場使用にも耐えられます。
    (H300x300x10x15)

標準規格表

外形寸法(mm) 重量
(kg/台)
耐荷重
(kg/台)
高さ ウェブ厚み フランジ厚み
3003001015 8,000850※吊り方
による

ご注意

<ご使用について>
  • 人員の移動手段にするなど、用途以外の使用は絶対にしないでください。
  • 耐荷重を厳守してください。過剰な荷重は破損や重大な事故につながる恐れがあります。

リンクプレート

敷鉄板ズレ止め用金具リンクプレート

溶接不要!敷鉄板のズレ止め用金具です。

国土交通省、各諸官公庁発注工事にて技術提案可能
国土交通省「NETIS」登録番号:KT-060068-V 建設業労働災害防止協会推薦品

特 長

  • 敷鉄板のズレ、バタツキ、段差を解消します。
  • 敷鉄板の敷き込みと同時に作業可能。工期短縮に貢献します。
  • 溶接と異なり、雨天時でも取付作業が可能です。

標準規格

必要個数 使用する鉄板(約5尺×20尺)枚数 × 3.5個
敷鉄板厚さ19〜25mm

※取り付け後、敷鉄板同士に25mmの隙間ができます。

金具部品
敷鉄板ズレ止め用金具取り付け例

ご注意

<ご使用について>
  • 用途以外の使用は絶対にしないでください。
  • クローラークレーン等が上部で旋回した場合は破損の恐れがありますので作業には十分ご注意ください。
