開口部養生蓋
施工上の必要から設けたスラブ面の開口部など、工事穴からの墜落・落下事故防止用の養生蓋です。
製品
-
養生蓋長方形
-
養生蓋正方形
特徴
- 耐久性に優れた鋼製の養生蓋で、長期間の現場使用にも耐えられます。
- 設置後、開口部蓋上での歩行や作業、作業車の通行が可能です。
- ズレ止め付きで、開口部からのズレや脱落事故を防ぎます。
- 側溝などの長い開口や、大きな開口の場合は、養生蓋の連結により対応可能です。
- 「開口型」タイプでは、2枚連結時に孔（直径80mm）を合わせて養生蓋を設置すると、養生した状態で排水用ホース等を通すことができます。
規格
| タイプ略称 | 開口蓋寸法（mm） | 重量 （kg／枚） |
|
|---|---|---|---|
| たて | よこ | ||
| 長方形 | 550 | 1,100 | 25.9 |
| 正方形 | 800 | 800 | 30.1 |
注意点
設置について
- 養生蓋裏部にズレ止めを装着するため、ご注文の際は、開口実寸法と開口の形状（欠き込み・テーパー等）をお知らせください。
- 事前に設置場所での動荷重・衝撃荷重等を算出し、安全荷重を必ずご確認の上養生蓋を設置してください。
- 養生蓋を連結して設置する場合は、連結金具を必ずご使用ください。
- ズレ止めとして使用するボルトは、ナットを完全に締めてご使用ください。
- 寸法の違う開口への転用設置は絶対にしないでください。
ご使用について
- 養生蓋を設置・開閉の際は、必ず取手を使用してください。
- 開口部蓋上で、機材などの仮置き・保管はしないでください。
- 用途以外の使用は絶対にしないでください。
- 耐荷重を厳守してください。過剰な荷重は破損や重大な事故につながる恐れがあります。
ご注文時 開口寸法、個所数、平面図、断面図 提示のお願い
- 弊社では、開口寸法-20mmにズレ止めを付けます。
- 蓋のサイズ指定は必要ありません。
- 弊社の規格サイズにてご対応いたします。
- 特注になる場合は、ご相談させていただきます。
- また、壁や段差など問題がある場合があります。
- 図面に表記していただくか、平面図、断面図のイラストでご注文をお願いしています。
使用方法
使用例
-

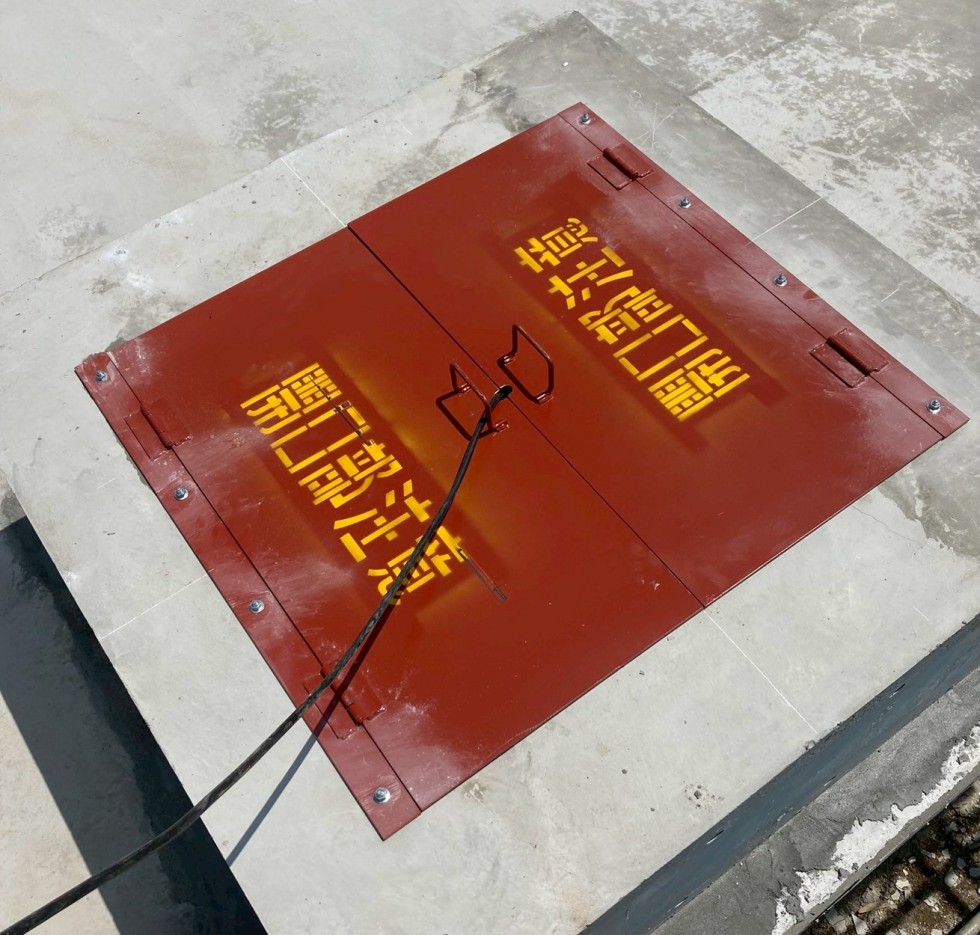

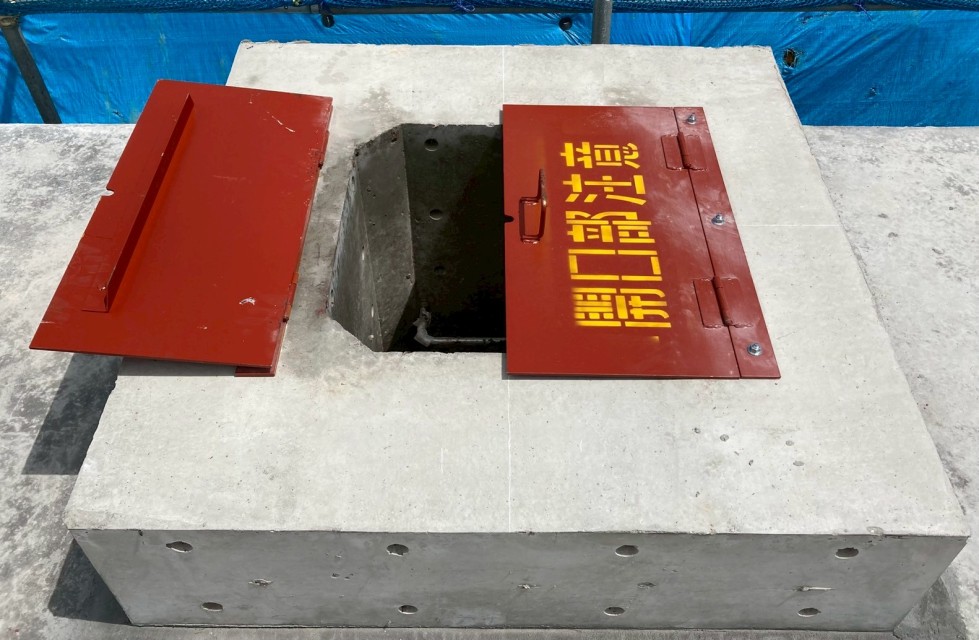

開口蓋 使用例 ◎蓋の重なりがないので安全！
-

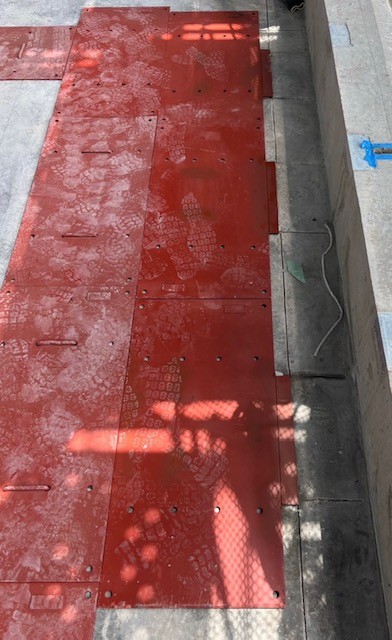

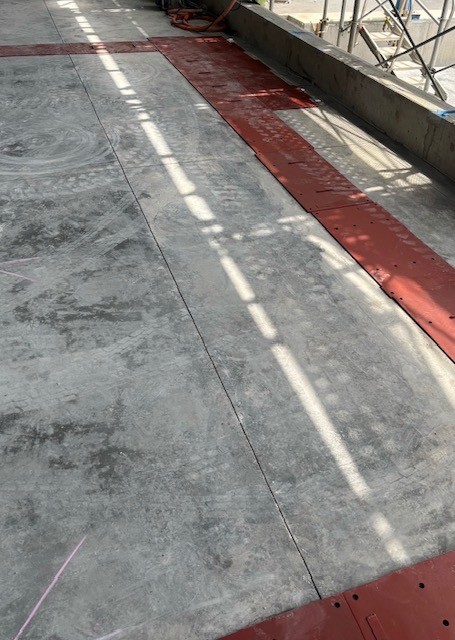

養生蓋連結 ◎ジョイント金具を使用して2枚敷でも心配なし!
段差乗入れスロープ
作業現場における床・通路の段差解消用のスロープです。
必要な高さ・幅、また様々な組合せで各種段差に対応できます。
製品
-
段差乗入れスロープ
-
延長ガードH310
-
延長ガードH410
-
幅広延長ガード
特徴
- 耐久性に優れた鋼製のスロープで、長期間の現場使用にも耐えられます。
- スロープ表面は滑りにくいチェッカープレートを採用しています。
- 高さ調整機能付き（無段階調整）です。（調整範囲:100〜310mm）
- 強度を保ちながら軽量化を実現（本体重量:55kg）。容易に運搬、設置ができます。
- 1t程度のフォークリフトや作業車も通過できます。
- スロープを複数台を連結設置することで、必要な幅に調整が可能です。
規格
| タイプ略称 | 平面寸法（mm） | 高さ調整寸法（mm） | 重量 （kg／枚） |
||
|---|---|---|---|---|---|
| 長さ | 幅 | 最小 | 最大 | ||
| 乗入れスロープ | 1,380 | 450 | 100 | 310 | 25.9 |
| 延長ガード〈メッシュ〉 | 800 | 450 | 200 | 310 | 30.1 |
注意点
設置について
- 事前に設置場所での動荷重・衝撃荷重等を算出し、安全荷重を必ずご確認の上スロープを設置してください。
- 設置後のズレ防止の為、アンカーボルト
（M10）を必ずご使用ください。 - 重量物につき、運搬・設置の際は複数名にて、
十分注意して行ってください。 - スロープの設置および撤去、高さ合わせ等の際は、前面と側面の隙間に手や足を挟まれないよう十分ご注意ください。
ご使用について
- 段差乗入れスロープは、2台1セットにて承っております。
- 用途以外の使用は絶対にしないでください。
- 耐荷重を厳守してください。過剰な荷重は破損や重大な事故につながる恐れがあります。
使用方法
使用例
-
スロープ使用例 ◎50ｍｍの段差も問題ありません！
-
スロープ使用例（接続部拡大）
-
延長ガード結合時
重量物運搬台車
作業現場での使用に最適な運搬・保管用台車です。用途に応じた2タイプがございます。
製品
-
CL台車
-
BOX台車
特徴
- 耐久性に優れた鋼製のスロープで、長期間の現場使用にも耐えられます。
- 台車のキャスターは全て、可動範囲360°の自在型でストッパー付きです。
- キャスター車輪はウレタン製で、スムーズな移動が可能なうえ、スリップ防止にも効果があります。
-
BOX台車タイプ
- 細かい機材の保管・仮置や廃棄物運搬に最適なBOX型台車です。
- 台車のサイドがメッシュのため、中身の確認が容易です。
- 本体前方が開閉可能。ロックを外し吊り下げ中身の処分が容易にできます。
-
BOX台車タイプ
- 機材の形状にこだわらず積載が可能な平台車です
- 本体重量を抑えた仕様で（Lサイズ：54Kg）、運搬が容易です。
- パイプを差し込みできるので※1、様々な用途に利用できます。
規格
| タイプ | 外形寸法（mm） | 重量 （kg／枚） |
最大積載荷重 （kg／台） |
最大積載容積 （m3／台） |
||
|---|---|---|---|---|---|---|
| 長さ | 幅 | 高さ | ||||
| BOX台車 （）＝内寸法 |
1,400（1,200） | 680（600） | 900（600） | 95.0 | 650.0 | 0.43 |
| タイプ | 外形寸法（mm） | 重量 （kg／枚） |
最大積載荷重 （kg／台） |
||
|---|---|---|---|---|---|
| 長さ | 幅 | 高さ | |||
| パネル用台車 | 530 | 530 | 210 | 21.0 | 800.0 |
| 単管差込Ｍサイズ | 1,200 | 630 | 310 | 46.0 | 1000.0 |
| 単管差込Ｌサイズ | 1,200 | 750 | 310 | 54.0 | 1000.0 |
注意点
ご使用について
- 人員の移動手段にするなど、用途以外の使用は絶対にしないでください。
- 耐荷重を厳守してください。過剰な荷重は破損や重大な事故につながる恐れがあります。
使用方法
使用例
-
平床台車 単管差込
-
BOX台車 吊り上げ
